Description

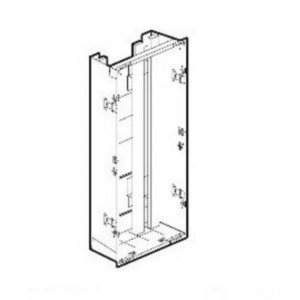

Description du Bac + cadre métal 1 travée DRIVIA 13 pour coffret 3 rangées + panneau contrôle Enedis + coffret de communication basique – 401442 – Legrand

Ces bacs sont idéaux pour la réalisation d’une Gaine Technique de Logement( GTL) encastrée dans l’Espace Technique Electrique du logement (ETEL) pouvant recevoir des coffrets 13 modules. Ils se fixent dans les cloisons sèches. Le cadre permet de faciliter la découpe du mur, la pose d’aplomb et l’installation du bac. Il peut accueillir 1 coffret 3 rangées 13 modules, un panneau de contrôle Enedis et un coffret de communication basique.

  • Bac pour coffret 3 rangées 13 modules + panneau de contrôle Enedis + coffre de communication basique
  • Pour installation encastrée de coffrets Drivia, des panneaux de contrôle Enedis et platines
  • Bac pour réalisation d’une Gaine Technique Logement (GTL)
  • Se fixe dans cloison sèche
  • Dimensions du bac (l x h x c) : 271 x 982 x 166 mm
  • Dimension de la découpe du mur (l x h) : 280 x 1105 mm

En option :

Caractéristiques produit

  • Bac avec cadre métal 1 travée 13 modules – Pour fixation dans cloisons sèches
  • Pour :
    – 1 coffret 13 modules 3 rangées
    – 1 panneau de contrôle Enedis
    – 1 coffret de communication basique
  • Hauteur utile entre 851mm et 975mm
  • Toutes configurations possibles dans la limite des dimensions utiles
  • Bac équipable de porte et de trappe réversible

Les + installation

Le cadre permet de faciliter la découpe du mur, la pose d’aplomb et l’installation du bac

Les + utilisation

Tous les coffrets de communication sont compatibles

Recommandations / restrictions d’usages

  • La hauteur du bac doit être adaptée à la composition

Caractéristiques techniques

  • Mode de pose: Encastré
  • Nombres de rangées: 3
  • Largeur en nombre de modules: 13
  • Type de couverture: Optionnel
  • Finition du couvercle: Avec échancrure
  • Type de porte: Simple
  • Couvercle/porte transparent(e): Non
  • Porte pour transmission du signal: Oui
  • Avec serrure: Non
  • Type de fermeture: Autre
  • Matériau du boîtier/corps: Acier
  • Profondeur d’encastrement: 166 mm
  • Hauteur d’encastrement: 978 mm
  • Largeur d’encastrement: 267 mm
  • Profondeur intérieure: 166 mm
  • Borne de mise à la terre: Non
  • Borne à conducteur neutre: Non
  • Rail DIN: Non
  • Avec cadre/support de montage: Non
  • Possibilité de montage en saillie: Oui
  • Finition CEM: Non
  • Couleur: Blanc
  • Numéro RAL: 9003
  • Classe de protection (IP): Autre
  • Hauteur: 982 mm
  • Largeur: 271 mm
  • Profondeur: 166 mm
  • Capacité du tableau (en nombre de modules): 39
  • Résistance aux chocs (IK): IK07
  • Température d’utilisation /d’installation: -10-40 °C
  • Température de stockage: -20-70 °C
  • Equipé de visière de protection antipluie: Non
  • EAN/Gencode: 3414970817747

Ref fabricant ( LEGRAND ) : 401442

Fiche Legrand ici.
