Description

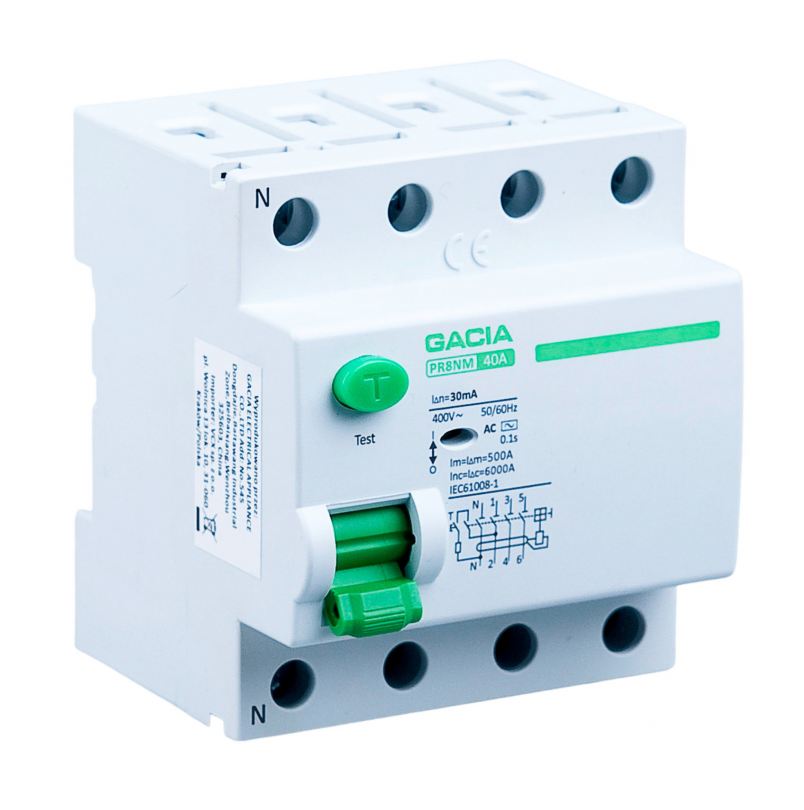

Interrupteur différentiel PR8NM 4P 40A 30mA AC

Familièrement, on utilise un interrupteur différentiel, anti choc, un fusible à courant résiduel (les abréviations anglaises RCD, de ‘residual current device’, et RCCB, de ‘residual current circuit breaker’) sont utilisés – il s’agit d’un dispositif de protection électrique. qui déconnecte le circuit après avoir détecté que le courant électrique du courant sortant n’est pas égal au courant entrant. Il est utilisé pour protéger les personnes contre les chocs électriques lors de contacts directs et indirects, et limite également les effets des dommages aux appareils et d’autres événements indésirables, y compris – mais sans s’y limiter – la possibilité d’incendie. Il est utilisé dans la construction et l’industrie.

Les disjoncteurs différentiels de ligne A/AC de type PR8NM sont équipés d’un bouton TEST pour vérifier le bon fonctionnement interne de l’appareil – le test doit être effectué tous les 30 jours.

Données techniques

Dénomination commerciale PR8NM 4P 40A 30MA CA
Nombre de pôles 3P + N
Nombre de modules 18mm 4
Conception (type de commutateur) AC (courant sinusoïdal)
Courant nominal In 40A
Courant résiduel assigné IΔn 30 mA
Pouvoir de commutation assigné du courant résiduel IΔm 500 A
Résistance aux courts-circuits Inc. 6000 A
Tension nominale Un 400V~
Fréquence nominale 50/60 Hz
Tension assignée de choc Uimp 6kV
Tension assignée d’isolement Ui 500V
Temps de libération 0,1 s
Indicateur de position de travail Oui
Endurance électrique (nombre de cycles) 4000
Durabilité mécanique (nombre de cycles) 4000
Installation Rail de 35 mm (TH35/DIN)
Méthode de connexion pinces filetées
Section maximale des câbles de raccordement 25 mm²
Couple de serrage 3 Nm
Niveau de sécurité IP20
Température de fonctionnement -30°C ÷ +50°C
Dimensions (L × H × P) 72x84x74(61.3) millimètre
Normes CEI/EN 61008-1, Directive 2014/35/UE
Garantie 24 mois

Réf. fabricant (VCX Power) : PR8NM4P40A30MA AC
