Description

Descriptif

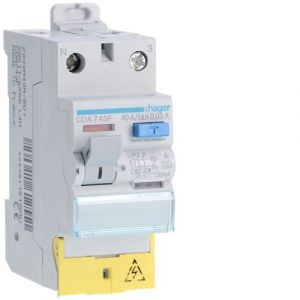

L’interrupteur différentiel 30mA Hager protège à la fois votre installation électrique, vos appareils et les personnes.

Le disjoncteur différentiel 30mA se déclenche entre autre lorsque la différence entre les intensités dépasse les 30 mA, car il y a danger pour les personnes à partir de ce seuil.

Il est adapté pour les installations résidentielles et petites installations tertiaires.

La norme NF C 15-100 vous oblige à installer au moins 2 disjoncteurs différentiels 30mA, un de type AC et un de type A.

Le choix entre un interrupteur différentiel 40 ou 63 se fait après avoir pris connaissance du disjoncteur de branchement et d’une certaine formule de calcul.

Caractéristiques Techniques

Architecture

Position du neutre : gauche
Nombre de pôles : 2 P
Mode de fixation : rail DIN symétrique

Modèle

Nombre de modules : 2

Commandes & indicateurs

Visualisation du défaut différentiel : oui

Principales caractéristiques électriques

Tension assignée d’emploi Ue : 230 V
Fréquence assignée : 50

Tension

Tension assignée d’isolement : 500 V
Tension assignée de tenue aux chocs : 4000 V

Intensité du courant

Courant différentiel assigné : 30 mA
Courant assigné nominal : 40 A
Tenue au non déclenchement onde 8-20µs : 0.25 kA
Pouvoir de fermeture et de coupure : 630 A
Courant conditionnel de court-circuit assigné Inc selon EN 61008-1 : 6 kA

Dimensions

Profondeur produit installé : 70 mm
Hauteur produit installé : 83 mm
Largeur produit installé : 35 mm
Catégorie de dimensions (DIN 43880) : 1

Fréquence

Fréquence : 50 Hz

Puissance

Puissance dissipée totale sous IN : 6.24 W
Puissance dissipée par pôle à In : 3.28 W

Déclenchement

Protégé contre les déclenchements intempestifs : 0
Déclenchement légèrement temporisé : 0

Endurance

Endurance électrique en nombre de cycles : 2000
Endurance mécanique nombre de manœuvres : 4000

Installation, montage

Type de raccordement haut pour produits modulaires : Borne à vis
Couple de serrage : 2,8Nm
Type de loquet haut pour produits modulaires : Plastique
Type de loquet bas pour produits modulaires : Métallique
Type de raccordement bas pour produits modulaires : Borne à vis
Démontabilité haute pour produits modulaires : 1
Démontabilité basse pour produits modulaires : 0

Connexion

Section de raccord bornes aval en câble rigide : 1 / 25 mm²
Section de raccordement en câble souple : 16mm²
Section de raccordement en câble rigide : 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide : 1 / 25 mm²
Section de raccordement des bornes amont à vis, en câble souple : 1 / 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple : 1 / 16 mm²
Type de connexion : cage à vis

Equipement

Intègre porte étiquette transparent : 1

Standards

Texte norme : EN 61008-1
Directive européenne WEEE : concerné

Sécurité

Indice de protection IP : IP20
Type de protection différentielle : A

Conditions d’utilisation

Température de service : -25…40 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2 : 2
Altitude : 2000 m
Tropicalisation/humidité/Exécution : Exécution I
Température de stockage/transport : -55…70 °C
