Description

La prise HDMI 2.0 vous conviendra tout particulièrement si vous souhaitez raccorder rapidement et simplement des appareils numériques. La longueur maxi de 10m entre 2 prises vous laissera de la flexibilité quant à la pose de vos prises.

  • Facilite et simplifie le raccordement des terminaux TV et systèmes home-cinéma, démodulateur satellite…
  • Permet la transmission d’un flux audio vidéo numériques entre une source et un récepteur compatible
  • Equipée de connecteurs et de 15 cm de câble pour raccordement rapide à des cordons HDMI standards avec fiches.
  • Longueur maxi entre 2 prises : 10 m
  • Raccordement à vis
  • Mécanisme livré avec enjoliveur, support et coque de protection de chantier
  • Montage des mécanismes en encastré ou en saillie
  • A équiper de plaque de finition Dooxie
  • Gamme “Dooxie” de Legrand
  • Dimensions : 73 mm x 73 mm x 38.5 mm
  • Cadre en thermoplastique finition blanc
  • IP20 – IK04
  • Garantie : 2 ans

Ref fabricant ( LEGRAND ) : 600385



Caractéristiques produit

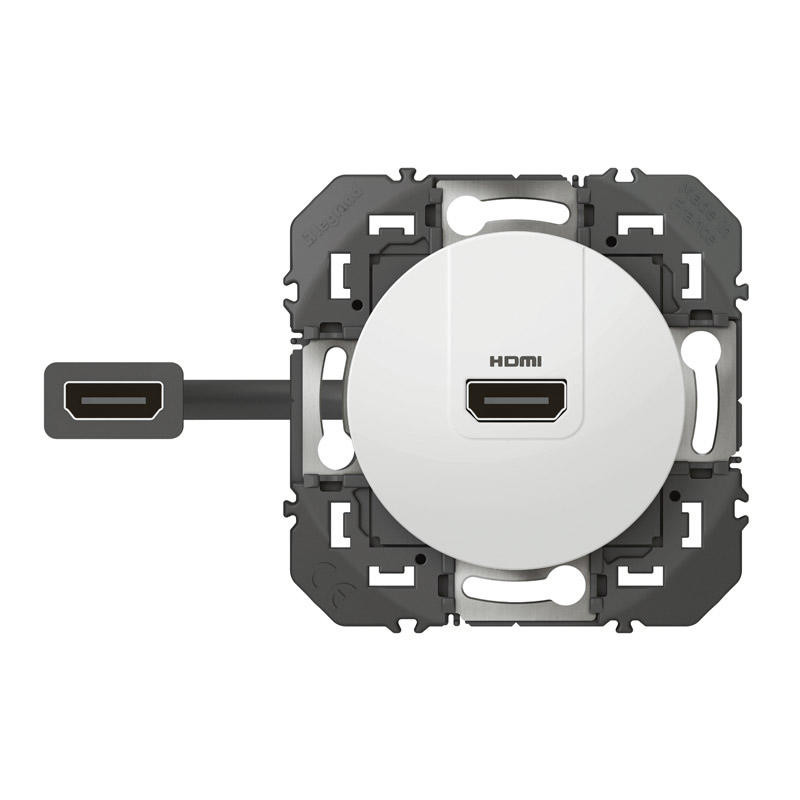

  • Prise HDMI 2.0 Type A préconnectorisée dooxie – Blanc – À équiper d’une plaque
  • Equipée de connecteurs et de 15cm de câble pour raccordement simple et rapide à des cordons HDMI standards avec fiches référence 051720
  • Résolution jusqu’à 1080 pixels
  • Longueur maximum entre deux prises : 10m
  • Livrée avec coque de protection chantier à charnières : protège le produit de la poussière et des éclaboussures de peinture et permet à la prise de rester utilisable pendant le chantier

Avantages

  • La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles – En multiposte cela facilite l’assemblage des mécanismes
  • Ces plaquettes métalliques améliorent la rigidité du support afin d’éviter sa déformation au moment du serrage des vis – La mobilité du jeu de plaquettes (2mm d’amplitude) permet un rattrapage d’alignement du mécanisme en horizontal
  • Ce rattrapage compense les éventuels défauts d’installation de la boîte : boîte déformée, boîtes non alignées, …

Installation

Peut être installé en encastré (dans boîte d’encastrement) ou en saillie (sur cadre saillie) – Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n’est pas parfaitement horizontale

Utilisation

Permet la transmission de flux audio vidéo numériques haute définition HD et UHD (ultra haute définition) entre une source (lecteur DVD ou Blu-Ray, console de jeu, ordinateur) et un récepteur compatible (TV, vidéoprojecteur)

Recommandations / restrictions d’usages

  • Usage en intérieur uniquement



Information sur la gamme

dooxie™ est une gamme d’appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées.

En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44.

La fixation dans la boîte d’encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm.

La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d’encastrement.

Le transformeur permet de construire 5 fonctions d’éclairage à partir d’une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.



Caractéristiques techniques

  • Composition: Mécanisme avec enjoliveur (ou doigt)
  • Utilisation: HDMI
  • Bague de support: Non
  • Avec protection contre la poussière: Non
  • Avec volet de protection: Non
  • Direction de sortie: Droit
  • Champ d’inscription: Sans champ d’inscription
  • Avec impression: Oui
  • Mode de pose: Encastré
  • Matériau: Plastique
  • Qualité du matériau: Thermoplastique
  • Sans halogène: Oui
  • Traitement antimicrobien: Non
  • Finition de la surface: Mat
  • Couleur: Blanc
  • Numéro RAL (équivalent): 9003
  • Transparent: Non
  • Type de fixation: Fixation avec vis
  • Nombre de modules (construction modulaire): 2
  • Avec jacks/coupleurs: Oui
  • Adapté au nombre de jacks/coupleurs: 1
  • Serre cable: Non
  • Jacks blindés: Non
  • Boîtier blindé: Non
  • Domino: Non
  • Adapté à la classe de protection (IP): IP20
  • Largeur d’appareil: 73 mm
  • Hauteur d’appareil: 73 mm
  • EAN/Gencode: 3414971093584





HDMI, ou Interface multimédia haute définition (High-Definition Multimedia Interface), est une norme de connectivité numérique utilisée pour transmettre des données audio et vidéo entre des appareils compatibles. Voici quelques points clés à connaître sur HDMI :

  1. Transmission audio et vidéo : HDMI permet la transmission simultanée de signaux audio et vidéo numériques haute définition sur un seul câble.
  2. Qualité vidéo : HDMI prend en charge des résolutions vidéo élevées, y compris les normes HD (720p, 1080i, 1080p) et même les normes Ultra HD (4K et au-delà).
  3. Audio numérique : HDMI prend également en charge la transmission audio numérique, y compris les formats audio haute résolution tels que le son surround.
  4. Connecteurs : Les connecteurs HDMI peuvent être de type A, B, C, D et E, avec le type A étant le plus couramment utilisé pour les applications grand public.
  5. Versions HDMI : Il existe plusieurs versions de la norme HDMI, chaque nouvelle version apportant des améliorations en termes de bande passante, de résolutions prises en charge, de fonctionnalités, etc. Il est important de s’assurer que les appareils HDMI utilisent des versions compatibles pour bénéficier de toutes les fonctionnalités.
  6. Câbles HDMI : Pour assurer une transmission optimale des signaux, il est recommandé d’utiliser des câbles HDMI de qualité et de choisir la longueur appropriée en fonction de la configuration de votre système.
  7. Applications : HDMI est largement utilisé dans divers appareils grand public tels que les téléviseurs, les lecteurs Blu-ray, les consoles de jeux, les ordinateurs, les récepteurs audio-vidéo, les caméras, etc.
  8. HDMI ARC et HDMI CEC : HDMI peut également inclure des fonctionnalités telles que l’Audio Return Channel (ARC), permettant à un téléviseur de renvoyer le son à un récepteur audio, et le Consumer Electronics Control (CEC), permettant aux appareils HDMI de communiquer et de partager des commandes.

HDMI a largement simplifié la connectivité audio et vidéo dans les foyers modernes en éliminant le besoin de plusieurs câbles pour différents types de signaux. Il est devenu une norme quasi universelle pour les connexions multimédias.
