Description

Description du Tableau électrique nu 1 rangée de 18 modules – 401221 – Legrand

Le tableau électrique nu 1 rangée de 18 modules Legrand (réf. 401221) est un élément essentiel pour assurer la sécurité et l’organisation des circuits électriques dans votre habitation. Il permet de connecter et de protéger l’ensemble des circuits électriques de la maison (prises, éclairage, électroménager, etc.) tout en offrant une solution évolutive et conforme aux normes en vigueur. Ce tableau est parfait pour l’extension d’une installation électrique existante.

Caractéristiques principales

• Capacité de 18 modules : Ce tableau est conçu pour accueillir jusqu’à 18 modules, offrant un espace suffisant pour intégrer des disjoncteurs, des interrupteurs différentiels et autres équipements nécessaires.
• Système de rails inclinables : Le tableau est équipé de rails inclinables à 3 positions et extractibles, facilitant ainsi l’installation et le câblage des modules.
• Dimensions optimisées : Ses dimensions compactes (250 x 355 x 103,5 mm) lui permettent de s’adapter facilement aux installations domestiques tout en offrant un espace sous les rails de 40 mm pour un câblage soigné.

Avantages d’installation et d’utilisation

• Facilité d’installation : Grâce aux accessoires inclus, tels que les pré-fixations sur goulotte GTL et le bornier à connexion automatique IP2X, l’installation devient rapide et fiable. Le tableau peut être monté sur goulottes ou directement sur mur, offrant une grande flexibilité d’installation.
• Extension future : En accord avec la législation, ce tableau permet de prévoir une réserve de 20% pour de futures extensions, vous offrant ainsi la possibilité d’ajouter des modules supplémentaires lorsque nécessaire.
• Conforme aux normes : Il respecte la norme IEC 62 208 et est conforme à la réglementation des Etablissements Recevant du Public, assurant ainsi une installation sûre et aux normes.

Options et accessoires

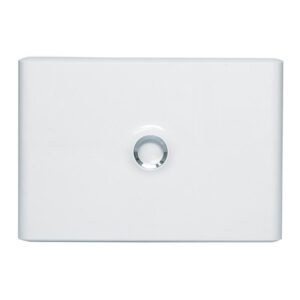

• Porte optionnelle : Le tableau peut être équipé d’une porte (blanche ou transparente) qui permet une intégration discrète et esthétique dans le décor de votre intérieur.
• Étiquetage et repérage : Le produit est livré avec une planche d’étiquettes et un bandeau de repérage des appareils modulaires, facilitant ainsi l’identification et l’organisation des circuits.

Le tableau électrique nu 1 rangée de 18 modules Legrand (réf. 401221) est une solution idéale pour organiser et protéger vos circuits électriques tout en laissant la possibilité d’ajouter des équipements supplémentaires à l’avenir. Grâce à ses caractéristiques pratiques, sa conformité aux normes et son installation facile, il représente un choix judicieux pour les projets d’extension ou de rénovation d’installations électriques domestiques.

• Tableau à équiper 1 rangée de 18 modules est indiqué pour l’extension d’installation existante
• Rail inclinables 3 positions et extractibles
• Espace sous rails : 40 mm
• Entraxe entre rails : 125 mm
• Classe II avec plaques de fonds isolantes
• IP30 – IP 40 avec porte
• Conforme à la règlementation des Etablissements Recevant du Public
• 1 rangée de 18 modules
• Se monte sur goulottes GTL (saillie) dans bac d’encastrement ou sur mur
• Dimensions H x l x Ep : 250 x 355 x 103,5 mm

Ce produit contient :

• Un bornier à connexion automatique IP2X pour conducteurs de protection
• Obturateurs séparables par module et demi-module
• Accessoires de pré-fixation sur goulotte GTL (ou sur mur) DRIVIA clip
• Accessoires de jumelage horizontal/vertical (pour 2 coffrets ou coffret + platines)
• Porte plans adhésif
• Planche d’étiquettes et bandeau de repérage des appareils modulaires
• 1 porte-étiquette par rangée
